การออกแบบ Microclimate สำหรับอาคารขนาดใหญ่

Microclimate คืออะไรในบริบทอาคาร?

Microclimate หรือ สภาพภูมิอากาศเฉพาะบริเวณ หมายถึงสภาวะในพื้นที่ย่อยที่อาจต่างจากสภาพอากาศโดยรอบ ในบทความนี้ครอบคลุมบริเวณรอบอาคาร พื้นที่กึ่งเปิด และสภาวะเฉพาะจุดภายในพื้นที่ใช้งาน ส่วนงานภายในอาคารยังต้องพิจารณา IAQ และการกระจายอากาศโดยตรงด้วย

ร่มเงาของกันสาด ช่องเปิดที่รับลม ผิวหลังคาที่รับแดด หรือแถวร้านค้าที่มีการปรุงอาหาร ทำให้บริเวณใกล้กันมีประสบการณ์ความร้อนต่างกัน ค่าอากาศจากสถานีอุตุนิยมวิทยาจึงเป็นข้อมูลตั้งต้น ไม่ใช่ตัวแทนทุกตำแหน่งในอาคาร

เป้าหมายไม่ใช่ทำให้ทุกลูกบาศก์เมตรมีสภาวะเดียวกัน แต่คือกำหนดผลลัพธ์ของพื้นที่ที่คนใช้ พร้อมดูว่ามาตรการของพื้นที่หนึ่งส่งผลต่อพื้นที่อื่นอย่างไร

จากความต้องการผู้ใช้ สู่ Design Basis

เริ่มด้วยแผนที่ปัญหาที่ระบุผู้ใช้ กิจกรรม เวลา และตำแหน่ง เช่น ผู้ค้านั่งประจำใต้หลังคาโลหะช่วงบ่าย พื้นที่อาหารที่มีความร้อนและกลิ่น หรือจุดพักที่คนสูงอายุใช้งานนาน จากนั้นแยกปัญหาที่ต้องแก้: ร้อนจากผิวอาคาร อากาศหยุดนิ่ง ความชื้นสูง หรือมลพิษ

Design Basis ควรระบุขอบเขตโซน ความหนาแน่นคน ตารางใช้งาน ภาระความร้อนและความชื้น คุณภาพอากาศภายนอก สภาวะเป้าหมาย และวิธีตรวจรับ รวมถึงข้อจำกัดด้านเสียง น้ำ สินค้า ทางเดิน งานโครงสร้าง และการบำรุงรักษา

ตัวอย่างสมมติของเป้าหมายที่ตรวจสอบได้คือ “ผู้ใช้งานจุดพักช่วงบ่ายมีสภาวะความร้อนและความเร็วลมอยู่ในช่วงที่โครงการตกลง ภายใต้เงื่อนไขจำนวนคนและอากาศภายนอกที่ระบุ” เป้าหมายเช่นนี้ชัดกว่าการรับรองว่าจะลดอุณหภูมิได้เท่ากันทั่วอาคารโดยยังไม่มีข้อมูล

อุณหภูมิอากาศเพียงค่าเดียวตอบเรื่องความสบายไม่ครบ

ความสบายเชิงความร้อนขึ้นอยู่กับอุณหภูมิอากาศ รังสีความร้อน ความเร็วลม ความชื้น กิจกรรม และเครื่องแต่งกาย จึงต้องประเมินทั้งสภาพแวดล้อมและผู้ใช้ CBE: ตัวแปรในแบบจำลองความสบาย

คนที่ยืนใกล้หลังคาหรือกระจกที่ร้อนอาจรับรังสีมาก แม้เทอร์โมมิเตอร์อ่านเท่ากับพื้นที่ร่มด้านใน ตัวแปรสำคัญคือ Mean Radiant Temperature หรืออุณหภูมิการแผ่รังสีเฉลี่ย ซึ่งสัมพันธ์กับพื้นผิวและมุมมองจากตำแหน่งคน

สำหรับการประมาณอย่างง่าย Operative Temperature เขียนได้เป็น t_op ≈ (h_ct_a + h_rt_r)/(h_c + h_r) โดย t_a คืออุณหภูมิอากาศ t_r คืออุณหภูมิรังสีเฉลี่ย และ h_c, h_r คือสัมประสิทธิ์การถ่ายเทความร้อนแบบพาและแบบรังสี

การเฉลี่ย t_a กับ t_r แบบครึ่งต่อครึ่งเหมาะเฉพาะกรณีที่สัมประสิทธิ์ทั้งสองใกล้กัน ไม่ใช่สูตรใช้ได้เสมอเมื่อความเร็วลมสูง ส่วนพื้นที่กลางแดดต้องพิจารณารังสีคลื่นสั้นที่กระทบร่างกายเพิ่มด้วย อย่าใช้ค่ารังสีจากผิวอาคารอย่างเดียว

แบ่งโซนตามกิจกรรมและเส้นทางอากาศ

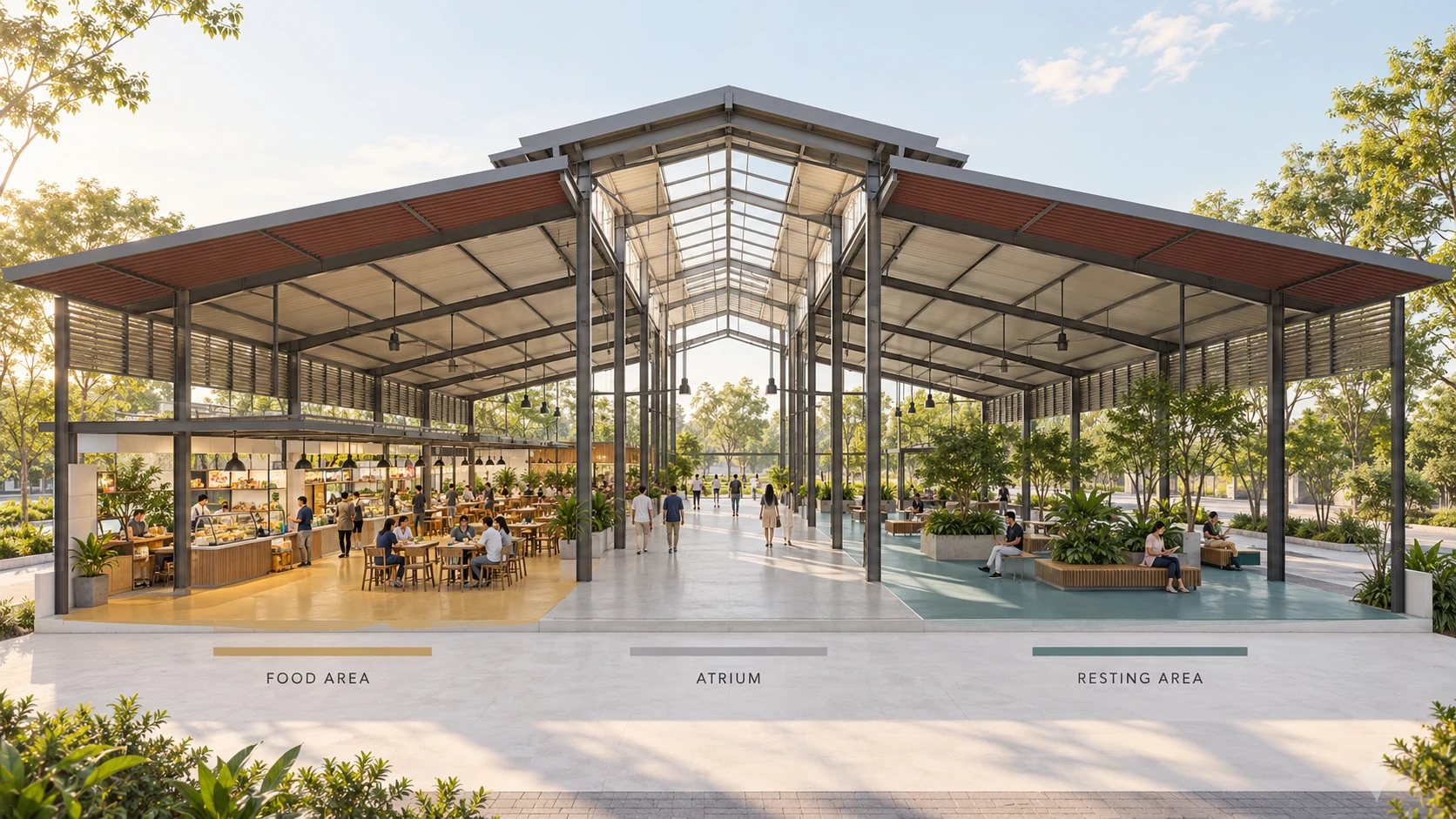

เพื่ออธิบายหลักการ ลองใช้โถงขนาดใหญ่สมมติที่มีสามโซน: พื้นที่อาหาร โถงกลาง และพื้นที่พัก สามโซนนี้เป็นตัวอย่างสำหรับบทความ ไม่ใช่ requirement ที่ยืนยันแล้วหรือแบบของโครงการจริง

พื้นที่อาหารควรเริ่มจากการควบคุมควัน ความร้อน และกลิ่นที่แหล่งกำเนิด รวมถึงลมชดเชย โถงกลางอาจเน้นทางลมและการลดรังสีจากหลังคา ส่วนพื้นที่พักต้องเน้นความสบาย ณ ตำแหน่งนั่ง เสียง และลมที่ไม่รบกวนผู้ใช้

ขอบเขตโซนไม่จำเป็นต้องเป็นผนัง แต่การไม่มีผนังหมายความว่าความร้อน ความชื้น และสิ่งปนเปื้อนข้ามโซนได้ การประเมินต้องเชื่อมโซนผ่านสมดุลลมจริง และระบุสิ่งกีดขวาง ช่องเปิด และเส้นทางลม ไม่ควรตีความเส้นแบ่งบนแปลนเป็นขอบเขตทางกายภาพ

ลดความร้อนก่อนเพิ่มกำลังเครื่อง

มาตรการด้านอาคารควรพิจารณาก่อนหรือพร้อมระบบเครื่องกล ได้แก่ กันแดดภายนอก ลดการรับแดดผ่านกระจก ออกแบบหลังคาและฉนวนให้เหมาะ และลดแหล่งความร้อนในพื้นที่ใช้งาน การลดภาระที่ต้นทางอาจช่วยให้ระบบขนาดเล็กลง แต่ผลต้องประเมินตามอาคาร

ต้นไม้และพืชให้ร่มเงาและมีการคายระเหยน้ำ ซึ่งเป็นกลไกลดความร้อนบริเวณอาคารได้ อย่างไรก็ตาม ต้องออกแบบชนิดพืช การดูแล และตำแหน่งไม่ให้ขัดกับทางลม ความปลอดภัย หรือการใช้งาน EPA: ต้นไม้และสภาพแวดล้อมเมือง

สำหรับอาคารเดิม ต้องตรวจการรั่วซึม ความชื้น และสภาพติดตั้งฉนวนด้วย การเพิ่มวัสดุโดยไม่ตรวจระบบหลังคาอาจสร้างปัญหาควบแน่นหรือบำรุงรักษา

ลมธรรมชาติ ลมจากพัดลม และการระบายอากาศ เป็นคนละหน้าที่

ลมธรรมชาติเกิดจากความต่างความดันจากลมภายนอกและแรงลอยตัว ความสูง ช่องเปิด และสภาพแวดล้อมรอบอาคารมีผล การมีช่องเปิดบนหลังคาอย่างเดียวไม่รับรองว่าลมจะผ่านพื้นที่คน WBDG: Natural Ventilation

พัดลมหมุนเวียนช่วยเพิ่มความเร็วลมบริเวณร่างกาย โดยทั่วไปไม่ได้ลดอุณหภูมิแห้งของห้อง และไม่ได้จัดหาอากาศภายนอกให้เอง หากต้องระบายกลิ่น ความชื้น หรือ CO₂ ต้องมีระบบแลกเปลี่ยนอากาศที่เหมาะสม

การเลือกพัดลมเพื่อความสบายต้องดูแผนที่ความเร็วลมที่ระดับคน ไม่ใช่พิกัดลมรวมเพียงค่าเดียว CBE มีเครื่องมือและแนวทางสำหรับประเมินตำแหน่ง ขนาด และความสูงติดตั้ง CBE: เครื่องมือออกแบบพัดลมเพดาน

อย่าวางพัดลมเพื่อให้แรงที่สุดโดยไม่ตรวจว่าจะพาควันจากร้านอาหารไปจุดพักหรือไม่ หรือทำลายรูปแบบการแบ่งชั้นอากาศที่ตั้งใจไว้ อ่านต่อ: Thermal Stratification ในอาคารเพดานสูง

ใช้สมดุลความร้อนและความชื้น แทนการเลือกจาก ACH อย่างเดียว

ในกรณีประมาณแบบคงตัวและรับเฉพาะความร้อนสัมผัส สมดุลเขียนได้ว่า q_s ≈ ρc_pQ(T_out − T_in) โดย Q เป็นอัตราปริมาตรลมที่ผ่านระบบจริง หน่วย m³/s และอุณหภูมิทั้งสองหมายถึงลมที่ออกจากและเข้าสู่ปริมาตรควบคุม ไม่ใช่อุณหภูมิภายนอกและภายในโดยอัตโนมัติ

ตัวอย่างคำนวณสมมติ: ถ้าต้องนำความร้อนสัมผัส 60 kW ออก ด้วยลมที่รับความร้อนเพิ่มได้ 5 K ใช้ ρ = 1.2 kg/m³ และ c_p = 1.005 kJ/(kg·K) จะได้ Q ≈ 60/(1.2 × 1.005 × 5) ≈ 9.95 m³/s หรือ 35,800 m³/h ค่านี้เป็นเพียงสมดุลความร้อนเบื้องต้น ไม่ใช่ปริมาณลมออกแบบของอาคารจริง

หากอากาศภายนอกที่รับเข้าร้อนกว่าพื้นที่เป้าหมาย การเพิ่มลมไม่ได้ให้ความเย็นแบบเครื่องทำความเย็น และอาจเพิ่มภาระ ความร้อนแฝงต้องคิดเพิ่มผ่านอัตรามวลไอน้ำและเอนทัลปี ลมเพื่อคุณภาพอากาศก็ต้องตรวจแยกตามแหล่งกำเนิดและจำนวนคน

ACH เป็นตัวบอกอัตราลมเทียบปริมาตร ไม่ได้บอกว่าลมผ่านคนเท่าไร หรือกำจัดความร้อนและมลพิษได้เพียงพอหรือไม่ ต้องอ่านร่วมกับลักษณะการกระจายอากาศ

Evaporative Cooling ต้องอ่าน Psychrometric ให้เป็น

การทำความเย็นแบบระเหยน้ำโดยตรงลดอุณหภูมิแห้งพร้อมเพิ่มความชื้น ส่วนแบบอ้อมใช้การแลกเปลี่ยนความร้อนโดยแยกกระแสลมชื้นจากลมจ่าย ทั้งสองแบบมีขีดจำกัดที่ต่างกัน DOE: แนวทางและข้อจำกัดตามภูมิอากาศ

สำหรับแบบตรง ใช้การประมาณ T_s ≈ T_db,in − ε(T_db,in − T_wb,in) เมื่อ ε เป็นประสิทธิผลการเข้าถึงอุณหภูมิกระเปาะเปียก และยังไม่รวมความร้อนจากพัดลมหรือท่อ

ตัวอย่างสมมติ ε = 0.80: เมื่ออากาศเข้า 35°C และกระเปาะเปียก 24°C จะประมาณลมออกได้ 26.2°C แต่ถ้ากระเปาะเปียกเป็น 30°C จะได้ 31°C แม้อุณหภูมิแห้งเข้าเท่ากัน ความต่างนี้อธิบายว่าทำไมต้องดูสภาพรายชั่วโมงและฤดู ไม่ใช่รับรองผลจากวันอากาศแห้งเพียงวันเดียว

ต้องตรวจความชื้นปลายทาง การระบายลมออก คุณภาพน้ำ การบำรุงรักษา และผลต่อสินค้า การพ่นละอองน้ำเข้าพื้นที่คนโดยตรงเป็นอีกระบบหนึ่ง ไม่ควรเหมารวมว่ามีข้อจำกัดหรือความปลอดภัยเหมือนเครื่องผ่านแผ่นระเหยน้ำ

ควบคุมตามสภาวะจริง และอย่าให้ความสบายกลบ IAQ

ระบบกึ่งเปิดอาจใช้ลมธรรมชาติเมื่อภายนอกเหมาะ และเปลี่ยนไปใช้ลมที่ผ่านการกรองหรือการปรับสภาวะเมื่อฝุ่น ความชื้น หรือความร้อนสูง แต่ต้องมีตรรกะและขอบเขตการทำงานที่กำหนดจริง ไม่ใช่เพียงติดเซนเซอร์แล้วปล่อยให้ระบบเลือกเอง

โหมดควบคุมควรระบุเงื่อนไขเปิดช่องลม ความเร็วพัดลม ลมชดเชย การควบคุมความชื้น และเหตุขัดข้อง เซนเซอร์อุณหภูมิอย่างเดียวไม่ทราบ PM₂.₅ และ CO₂ อย่างเดียวไม่ตอบเรื่องมลพิษทั้งหมด

ในพื้นที่อาหาร ต้องตรวจการดักจับควันที่แหล่งกำเนิดและทิศทางลมระหว่างโซนด้วย พื้นที่ที่ให้ลมสบายแต่รับกลิ่นจากพื้นที่สกปรก ย่อมไม่ใช่ผลลัพธ์การออกแบบที่ครบถ้วน อ่านพื้นฐานเพิ่มเติม: IAQ คืออะไร

จากแบบจำลองสู่การตรวจรับที่ตรวจสอบได้

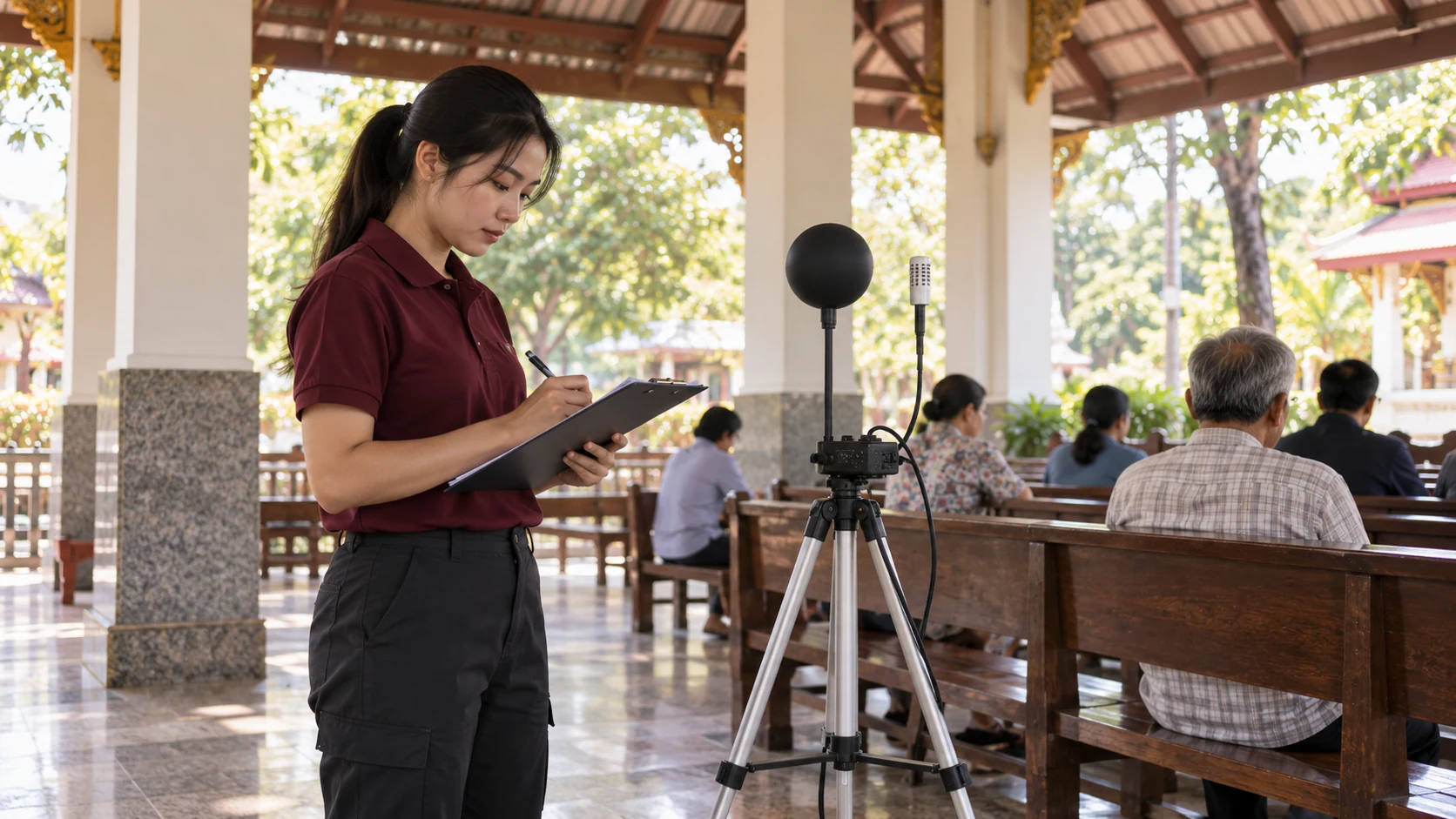

การสำรวจต้องวัดหลายตำแหน่งและหลายเวลา พร้อมบันทึกจำนวนคน กิจกรรม สภาพภายนอก และสถานะระบบ หากต้องประเมินรังสีความร้อน เครื่องวัดอุณหภูมิอากาศอย่างเดียวไม่พอ อาจใช้ globe thermometer และวิธีแปลงค่าที่คำนึงถึงขนาดลูกทรงกลมและความเร็วลม

อาคารสูงควรมีข้อมูลหลายระดับ ไม่ใช่เซนเซอร์ระดับหัวคนเพียงตัวเดียว CFD มีประโยชน์สำหรับเปรียบเทียบทางเลือก แต่ต้องตรวจ geometry เงื่อนไขขอบเขต แหล่งความร้อน แบบจำลองแรงลอยตัว ความไวต่อ mesh และเทียบกับข้อมูลหน้างาน สีสวยบนภาพจำลองไม่ใช่หลักฐานว่าสภาพจริงผ่านเกณฑ์

แนะนำให้ทดลองในโซนจำกัดก่อนขยายทั้งอาคาร โดยเปรียบเทียบกับ baseline ภายใต้เงื่อนไขใกล้เคียงกัน ตรวจความสบายจากคนพร้อมค่าตรวจวัด เสียง กำลังไฟ ความชื้น และผลข้ามโซน การสรุปการประหยัดพลังงานต้องปรับเทียบชั่วโมงใช้งานและสภาพอากาศ

บทสรุปสำหรับวิศวกร: ออกแบบสภาวะ ไม่ใช่เพิ่มเครื่อง

Microclimate ที่ดีเกิดจากการเชื่อมรูปทรงอาคาร รังสีความร้อน การไหลของอากาศ ความชื้น และการใช้งานเข้าด้วยกัน การเริ่มจากโจทย์คนและ Design Basis ช่วยให้การตัดสินใจเลือกเทคโนโลยีมีเหตุผลและตรวจสอบได้

ก่อนส่งแบบ ควรตอบให้ได้ว่าใครใช้โซนนี้ สภาวะเป้าหมายคืออะไร ลมเข้าและออกทางไหน มลพิษถูกควบคุมอย่างไร และจะพิสูจน์ผลหลังติดตั้งด้วยวิธีใด แนวทางนี้ทำให้ระบบรองรับการใช้งานและการดูแลระยะยาวได้ดีกว่าการเลือกอุปกรณ์จากขนาดพื้นที่เพียงอย่างเดียว
