RUIDE / RD-LXKT-80
Ruide RD-LXKT-80 — เครื่องปรับอากาศอุตสาหกรรมแบบแรงเหวี่ยง
ทำความเย็น 30 kW พร้อมระบบน้ำหมุนเวียนระบายความร้อน สำหรับงานที่ต้องออกแบบการส่งลมให้ตรงกับพื้นที่ใช้งาน
เข้าใจชนิดเครื่อง จุดแข็ง สเปก และเงื่อนไขออกแบบก่อนเลือกใช้กับโรงงานหรือพื้นที่ทำงานของคุณ.
RD-LXKT-80 คือเครื่องอะไร?
Ruide RD-LXKT-80 เป็นเครื่องปรับอากาศอุตสาหกรรมแบบพัดลมแรงเหวี่ยงหนีศูนย์กลาง หรือ Centrifugal Type ผู้ผลิตจัดอยู่ในกลุ่ม 8HP และระบุกำลังความเย็น 30 kW เหมาะสำหรับพิจารณาในงานที่ต้องนำลมเย็นไปยังบริเวณใช้งานผ่านทางลมที่ออกแบบไว้ แทนการเลือกเครื่องจากขนาดพื้นที่เพียงอย่างเดียว.[1]

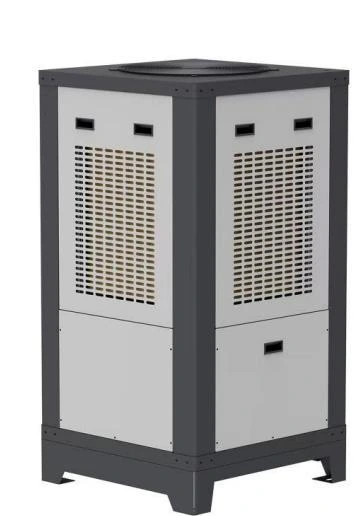

เครื่องรุ่นนี้ใช้วงจรสารทำความเย็นที่มีคอมเพรสเซอร์ และระบายความร้อนผ่านน้ำหมุนเวียนไปยังชุดภายนอก ผู้ผลิตอธิบายว่าชุดภายในประกอบด้วยคอมเพรสเซอร์ อีวาพอเรเตอร์ และชุดแลกเปลี่ยนความร้อนฝั่งควบแน่น ส่วนชุดภายนอกใช้ปั๊มน้ำและพัดลมช่วยระบายความร้อน.[2]
ลมเย็นกับการระบายความร้อน: สองหน้าที่ที่ต้องทำงานร่วมกัน
ฝั่งภายในนำความร้อนจากอากาศเข้าสู่วงจรทำความเย็น แล้วส่งลมที่ผ่านการทำความเย็นกลับไปยังพื้นที่ใช้งาน ความร้อนฝั่งควบแน่นถ่ายเทสู่น้ำหมุนเวียนและถูกนำไปทิ้งที่ชุดภายนอก จึงต้องออกแบบทั้งเส้นทางลมเย็นและตำแหน่งระบายความร้อน ไม่ให้ลมร้อนย้อนกลับมาเพิ่มภาระในพื้นที่เดิม.[2]
การใช้น้ำในฝั่งระบายความร้อนนี้ไม่ควรถูกสับสนกับพัดลมไอเย็นที่ให้อากาศจ่ายผ่านแผ่นเปียกโดยตรง คำว่า evaporative cooling ในคำอธิบายของผู้ผลิตต้องอ่านประกอบตำแหน่งที่เกิดการระบายความร้อน ไม่ใช่สรุปว่าเครื่องเติมไอน้ำเข้าไปในห้อง. ข้อมูลที่มีไม่ได้ระบุสมรรถนะลดความชื้น จึงต้องขอข้อมูลคอยล์และเงื่อนไขใช้งานเพิ่มหากงานต้องควบคุมความชื้น.
จุดแข็งที่นำไปใช้ประโยชน์ได้
- พัดลมแบบแรงเหวี่ยง: เป็นทางเลือกสำหรับงานกระจายลมที่มีแรงต้านจากท่อและอุปกรณ์ แต่ต้องตรวจ Fan Curve และแรงดันสถิตภายนอกของรุ่นก่อนยืนยันปริมาณลมจริง.[4]
- กำลังความเย็น 30 kW: มีข้อมูลพิกัดให้ใช้เป็นจุดตั้งต้นในการประเมินภาระของโซนหรือพื้นที่อุตสาหกรรม ต้องเทียบกับเงื่อนไขทดสอบและโหลดหน้างาน.[1]
- แยกชุดระบายความร้อนภายนอก: ช่วยให้วางหน้าที่ทำความเย็นและทิ้งความร้อนแยกตำแหน่งกันได้ โดยต้องจัดระบบน้ำและพื้นที่บริการให้เหมาะสม.[2]
- มีขนาดหน้าแปลนท่อลมระบุ: 400 × 250 mm เป็นข้อมูลสำหรับเริ่มประสานงานท่อลม ไม่ใช่ขนาดท่อหลักที่ใช้ได้กับทุกอัตราการไหล.[1]
Specification ของ Ruide RD-LXKT-80
ตารางนี้ถอดค่าจาก RUIDE Energy Saving Industrial ACs Quotation หน้า 1 เฉพาะรายการ RD-LXKT-80 ไม่รวมราคา ช่องที่เป็น — หมายถึงเอกสารไม่ได้แสดงค่าของฝั่งนั้น ไม่ได้หมายถึงศูนย์.[1]
| รายการ | ชุดภายใน | ชุดภายนอก |
|---|---|---|
| รุ่น / Model | RD-LXKT-80 (8HP designation) | — |
| กำลังความเย็น / Rated cooling capacity | 30 kW | — |
| กำลังไฟพิกัด / Rated power | 6.5 kW | ไม่ระบุ / Not stated |
| ระบบไฟ / Power supply | 380 V / 3 Ph / 50 Hz | 380 V / 3 Ph / 50 Hz |
| ปริมาณลมสูงสุด / Maximum airflow | 7,000 m³/h | — |
| ระยะส่งลม / Air supply distance | 30 m | — |
| กระแสพิกัด / Rated current | 12 A | 1.5 A |
| อัตราส่วนประสิทธิภาพ / Energy efficiency ratio | 4.8 (ค่าตามเอกสาร / as listed) | — |
| ท่อน้ำเติม / Water supply connection | DN 15 | DN 15 |
| น้ำเข้า–ออก / Water inlet & outlet | DN 25 | DN 25 |
| ปริมาตรน้ำเก็บ / Water storage | — | 55 L |
| เฮดปั๊ม / Pump head | — | 18 m |
| ระยะดูดปั๊ม / Pump suction stroke | — | 9 m |
| หน้าแปลนท่อลม / Duct flange | 400 × 250 mm | — |
| จำนวนช่องจ่ายลม / Number of air outlets | 10 (ตามตาราง / as listed) | — |
| น้ำหนัก / Weight | 180 kg | 120 kg |
| พื้นที่ใช้งาน / Applicable area | 200–300 m² | — |
| ขนาด / Dimensions | 602 × 802 × 1300 mm | 770 × 770 × 1461 mm |

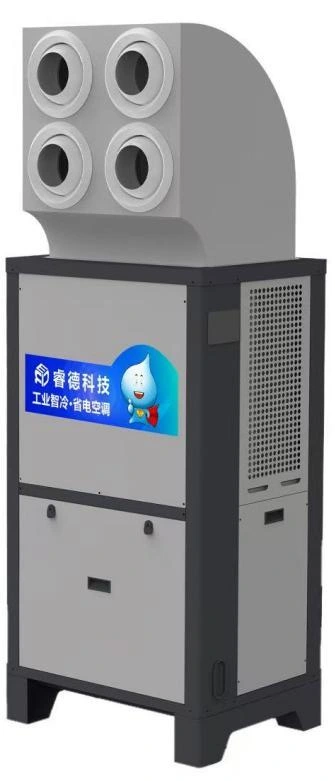

เอกสารไม่ระบุลำดับแกนของมิติ จึงคงตัวเลขตามต้นฉบับโดยไม่กำหนดเองว่าเป็นกว้าง × ลึก × สูง. จำนวนช่องจ่ายลม 10 ช่องเป็นค่าที่ตารางระบุ ส่วนรูปหัวจ่ายแสดงช่องกลม 4 ช่อง จึงต้องยืนยันชุดหัวจ่ายและจำนวนจุดจ่ายของ configuration ที่สั่งซื้อ.
คำว่า “ประหยัดพลังงาน” ต้องพิจารณาอย่างไร?
แนวคิดของผู้ผลิตคือใช้ระบบน้ำหมุนเวียนช่วยระบายความร้อนฝั่งควบแน่น เพื่อสนับสนุนการทำงานของวงจรทำความเย็น.[2]
ตารางระบุ Energy efficiency ratio 4.8 และ Rated power 6.5 kW แต่ไม่ได้ระบุหน่วยของอัตราส่วน เงื่อนไขทดสอบ หรือขอบเขตพลังงานที่รวมไว้ หากหาร 30 ÷ 6.5 จะได้ประมาณ 4.62 ไม่ตรงกับ 4.8 จึงควรขอเอกสารยืนยันก่อนใช้ตัวเลขนี้เปรียบเทียบค่าไฟหรือประสิทธิภาพกับเครื่องอื่น.[1]
การประเมินค่าใช้จ่ายจริงควรรวมไฟของชุดภายใน ปั๊มและพัดลมภายนอก การใช้น้ำ การดูแลระบบน้ำ ชั่วโมงทำงาน และโหลดที่เกิดขึ้นจริง การตรวจวัดก่อน–หลังต้องเทียบภาระและสภาพอากาศให้ใกล้เคียงกัน. หน้านี้จึงไม่กำหนดเปอร์เซ็นต์ประหยัดไฟหรือระยะคืนทุนจากข้อมูลพิกัดเพียงชุดเดียว.
เหมาะกับสถานการณ์แบบไหน?
แนวทางต่อไปนี้เป็นคำแนะนำในการคัดเลือกทางวิศวกรรม ต้องประเมินภาระและระบบประกอบของแต่ละพื้นที่ก่อนเลือกจำนวนเครื่อง.
| สถานการณ์ | แนวทางใช้งาน | สิ่งที่ต้องตรวจ |
|---|---|---|
| โซนประกอบหรือบรรจุสินค้า | ส่งลมเย็นไปยังแนวทำงานหรือพื้นที่ที่กำหนด | ตำแหน่งคน ความร้อนเครื่องจักร ทางลมกลับ และแรงต้านท่อ |
| พื้นที่ผลิตภายในอาคาร | พิจารณาควบคุมสภาวะเป็นโซน | ฝุ่น ไอสาร กระบวนการ และความชื้นที่ต้องการ |
| โรงงานที่มีบางบริเวณร้อนกว่าจุดอื่น | ประเมิน zone cooling แทนการทำความเย็นทั้งโถง | ลมร้อนข้ามโซน ประตูเปิดบ่อย และรังสีจากหลังคา |
| พื้นที่ที่จัดชุดระบายความร้อนภายนอกได้ | แยกการทิ้งความร้อนออกจากบริเวณใช้งาน | อากาศเข้า–ออก น้ำเติม ระบายน้ำ และพื้นที่ซ่อมบำรุง |
งานที่ต้องควบคุมความชื้นอย่างแม่นยำ ห้องสะอาด พื้นที่สารไวไฟหรือบรรยากาศกัดกร่อน ต้องมีข้อมูลและข้อกำหนดเฉพาะเพิ่มเติม รุ่นนี้ยังไม่มีเอกสารยืนยันคุณสมบัติเหล่านั้นในชุดข้อมูลที่ใช้จัดทำหน้า. การหมุนเวียนลมเพื่อทำความเย็นก็ไม่ได้ทดแทนระบบอากาศใหม่หรือการดูดมลพิษเฉพาะจุด.
ก่อนติดตั้ง ต้องออกแบบอะไรบ้าง?
- ภาระความเย็น: ตรวจหลังคา ผนัง แสงอาทิตย์ คน เครื่องจักร อากาศใหม่และอากาศรั่ว รวมทั้งโหลดความชื้น เพื่อเลือกกำลังตามสภาพการใช้งาน.[3]
- ทางลม: ขอ Fan Curve, external static pressure และอัตราลมตามจุดทำงาน ตรวจแรงต้านท่อ ข้องอ หัวจ่ายและกรอง พร้อมจัดลมกลับให้ไม่ลัดวงจร.[4]
- ระบบน้ำ: ยืนยันอัตราการไหล ข้อจำกัดระยะท่อและระดับต่างกัน น้ำเติม คุณภาพน้ำ และวิธีระบาย/ทำความสะอาด ค่าเฮด 18 m และระยะดูด 9 m ไม่ใช่ระยะติดตั้งที่ใช้แทนการคำนวณได้ทันที.
- งานไฟฟ้า: ตรวจ nameplate และคู่มือของเครื่องที่ส่งมอบก่อนเลือกสาย อุปกรณ์ป้องกันและระบบต่อลงดิน ไม่ใช้กระแส 12 A และ 1.5 A เพียงอย่างเดียวตัดสินขนาดระบบ.
- พื้นที่บริการ: จัดทางเข้าถึงเครื่อง น้ำทิ้ง การสั่นและเสียง พร้อมตรวจโครงสร้างรองรับน้ำหนักทั้งสองชุด.
แนวทางใช้งานและดูแล
ก่อนเริ่มเดินเครื่อง ให้ผู้ติดตั้งตรวจระบบไฟ ระบบน้ำ วาล์ว ทางลมและการระบายความร้อนตามคู่มือผู้ผลิต ตั้งเป้าหมายอุณหภูมิให้สัมพันธ์กับการใช้งาน และรักษาช่องลมเข้า–ออกให้โล่ง. ระหว่างใช้งานควรบันทึกอุณหภูมิและความชื้นในจุดที่คนทำงาน ไม่พิจารณาเฉพาะความเย็นหน้าหัวจ่าย.
- ตรวจระดับน้ำ การรั่ว และการทำงานของปั๊มตามขั้นตอนผู้ผลิต.
- ทำความสะอาดทางลม คอยล์ และระบบน้ำตามคู่มือและสภาพฝุ่นจริง.
- ติดตามคราบตะกรัน สิ่งสกปรก และการเสื่อมของการระบายความร้อน.
- เมื่อมีเสียง การสั่น อุณหภูมิหรือกระแสผิดปกติ ให้หยุดตรวจตามคู่มือโดยช่างที่มีคุณสมบัติเหมาะสม.
- งานสารทำความเย็นและงานไฟต้องดำเนินการโดยผู้ชำนาญ; ใช้คู่มือเฉพาะรุ่นเป็นหลักสำหรับลำดับเดินเครื่องและตารางบำรุงรักษา.
คำถามก่อนตัดสินใจ
ใช้กับไฟบ้าน 220 V ได้ไหม?
เอกสารระบุ 380 V สามเฟส 50 Hz ทั้งสองชุด ต้องตรวจระบบไฟหน้างานและ nameplate ไม่ต่อใช้กับ 220 V โดยสันนิษฐานเอง.
ต่อท่อยาว 30 เมตรได้แน่นอนหรือไม่?
ค่า 30 m ในตารางเป็นระยะส่งลม ไม่ใช่การรับรองความยาวท่อรวม การต่อท่อต้องตรวจแรงต้านและ Fan Curve ของ configuration ที่ใช้.
ดูแลน้ำแล้วความชื้นในห้องจะเพิ่มไหม?
น้ำหมุนเวียนมีหน้าที่ฝั่งระบายความร้อนตามคำอธิบายผู้ผลิต ไม่ใช่หลักฐานว่าเพิ่มไอน้ำในลมจ่ายโดยตรง ต้องยืนยันโครงสร้างและขอสมรรถนะคอยล์สำหรับงานควบคุมความชื้น.
มีสเปกอะไรที่ยังต้องขอเพิ่ม?
ชนิด/ปริมาณสารทำความเย็น เสียง แรงดันสถิตภายนอก อัตราน้ำและน้ำเติม ช่วงอุณหภูมิใช้งาน ระบบควบคุม คู่มือ เงื่อนไขทดสอบและขอบเขต EER รวมถึงแบบมิติและรายการรับรองที่จำเป็นต่อโครงการ.
แหล่งข้อมูล
- RUIDE Energy Saving Industrial ACs Quotation — RD-LXKT-80, หน้า 1; ตารางข้อมูลผู้ผลิต ไม่ระบุวันที่หรือมาตรฐานทดสอบ.
- RUIDE — RD-LXKT-80 manufacturer exhibitor description, VietnamPlas 2026 ↗
- ASHRAE Handbook (2025) — Nonresidential Cooling and Heating Load Calculations ↗
- AMCA — Straightening Out Fan Curves ↗
